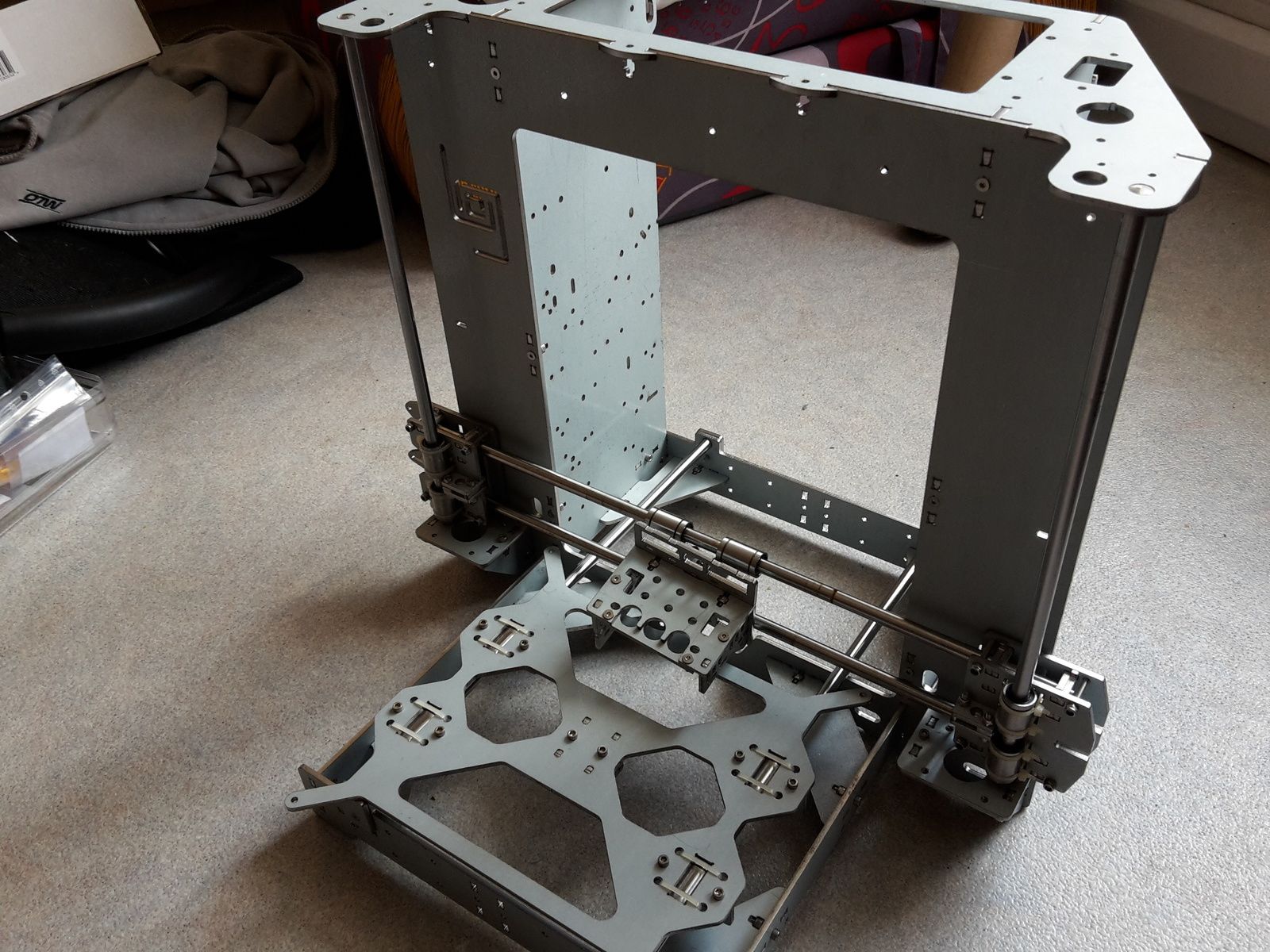

Étape numéro 1 du montage, le châssis, des plaques de tôle galvanisée découpées au laser. Assemblées par mes soins avec un ajustement a la lime, et fixer entre elles avec des vis et des écrous nylstop  (avec joint interne pour éviter le desserrage) le tout en inox pour plus de durabilité.

Histoire d'un montage : le châssis

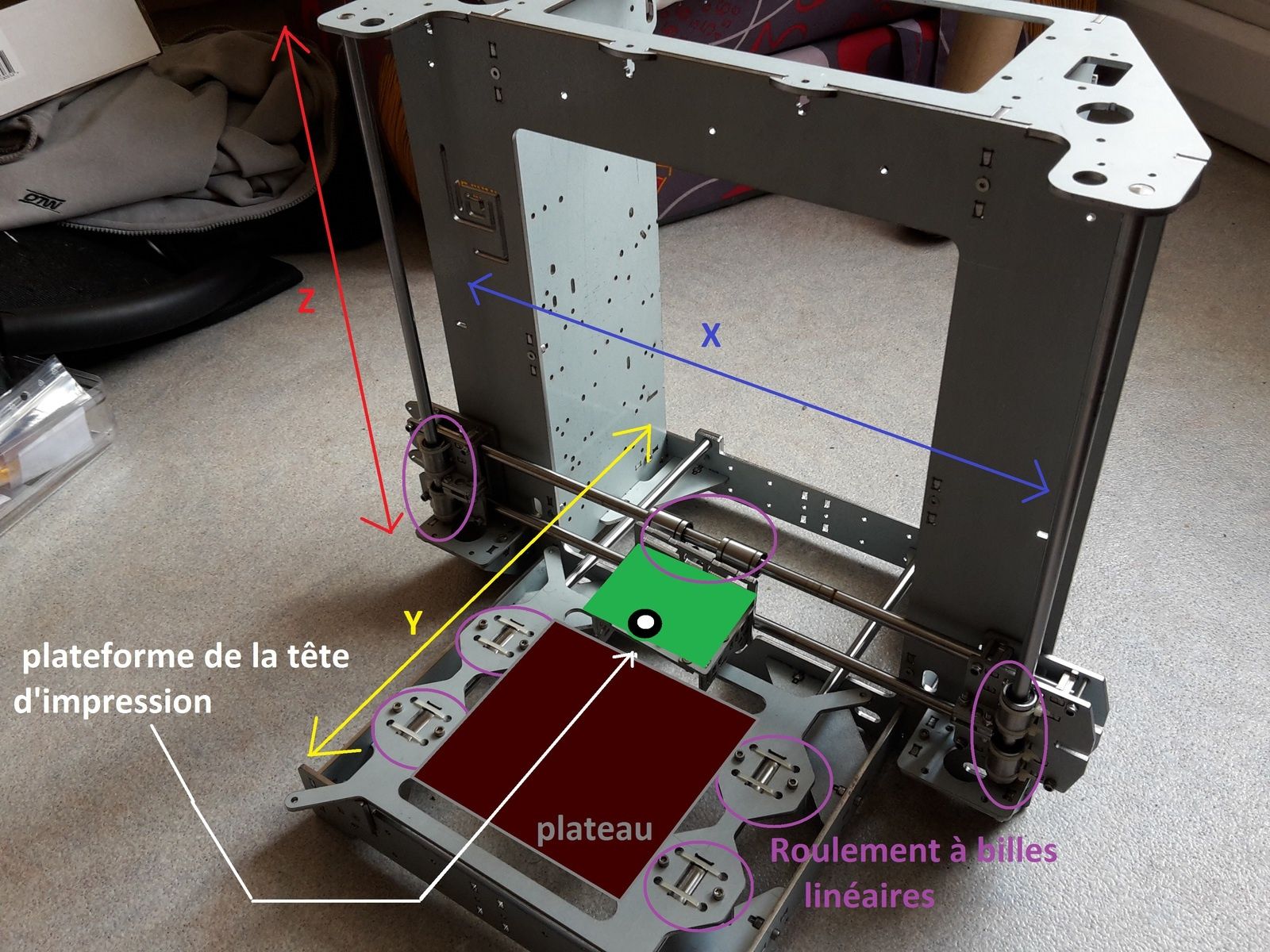

Pour comprendre le fonctionnement de l’impression 3D, il est important de bien visualiser les 3 axes. En bleu et en jaune on a les axes X et Y qui vont guider la tête d’impression sur le plateau. Et en rouge l’axe Z qui va gérer l’éloignement entre la tête et le plateau.

                X : largeur de l’impression

                Y : profondeur de l’impression

                Z : hauteur de l’impression

Et pour que tout cela coulisse bien on a besoin de fixer le plateau et la tête à des roulements à billes pour guider les éléments sur les tiges d’aciers ou stubs qui forment les 3 axes.
